Сквизер DE-350 (Тайвань)

Description

Немного о нем:

• Система защиты от засорения
• Уникальная и надежная система резки
• Простое обслуживание камеры резки
• Простая и быстрая смена ножей
• Опция реверса
• Умная система управления и контроля
• Высокая производительность
• Менее 3% влажности на выходе

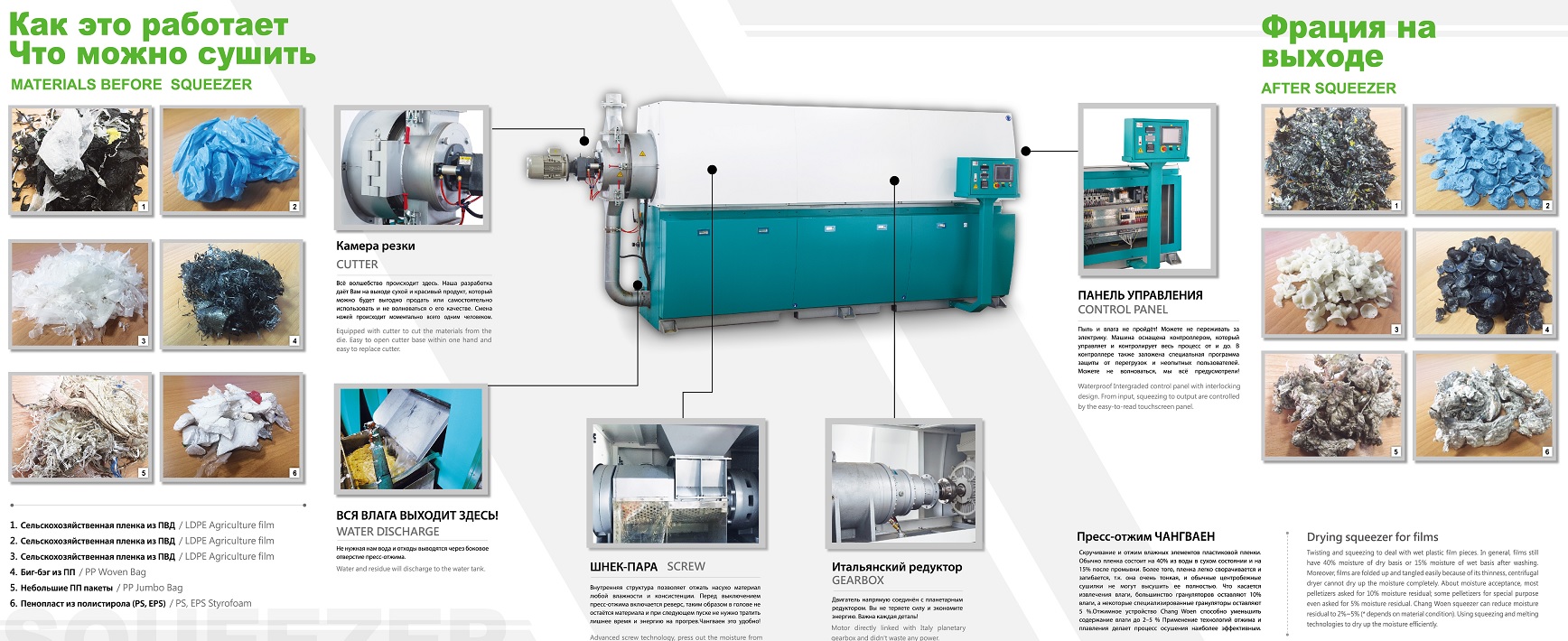

Общее описание

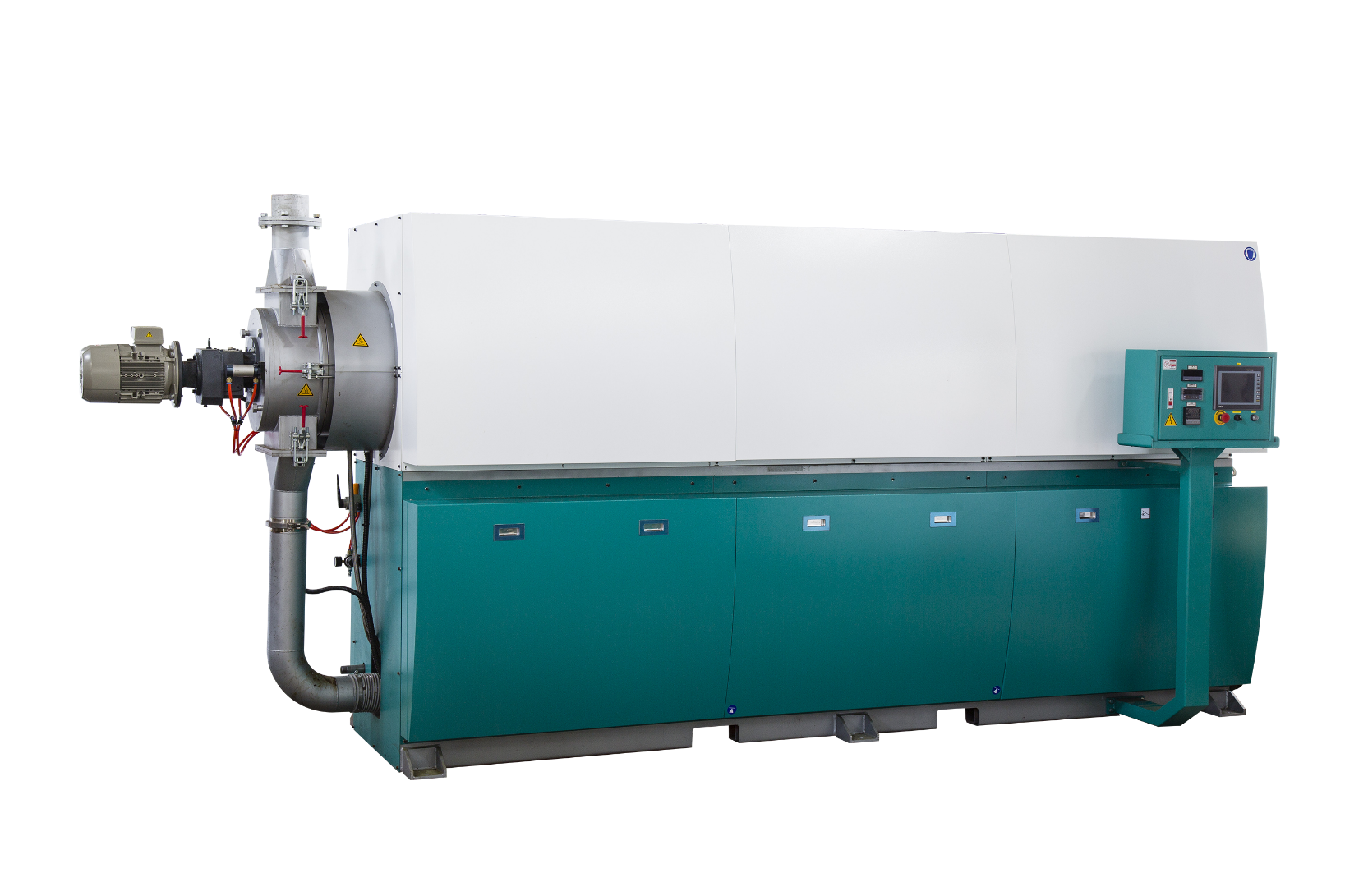

Данное отжимное устройство DE-350 представляет собой шнековую машину с разрезными лезвиями на роторе, специально разработанную для удаления воды, сушки и гранулирования пластмасс с минимальной затратой энергии. Предназначенное для работы в тяжелых условиях эксплуатации отжимное устройство характеризуется массивным ротором с высокой инерцией с ножами, вращающимися с низкой частотой, что обеспечивает обработку материалов большого размера и продолжительную и безотказную эксплуатацию.

Данное отжимное устройство идеально подходит для сушки и удаления воды из пленочных и волоконных материалов.

Приемный бункер

Приемный бункер находится в верхней части камеры резания. Приемный бункер предназначен для облегчения подачи материалов на ножи и для защиты оператора от выбрасываемых из камеры отжима материалов.

Камера отжима и камера резки

Камера отжима представляет собой круглый корпус, состоящий из основного барабана, неподвижных ножей в барабане, сбалансированного ротора и перфорированного экрана.

Неподвижные ножи устанавливаются в основном барабане камеры отжима. Перфорированный экран предназначен для удаления воды в максимально возможной степени и закреплен по всему периметру барабана.

Во время отжима вода удаляется через отверстия в перфорированном экране; кроме того, во время процесса отжима повышается температура обрабатываемого материала.

Приводная система

Двигатель вращает ротор через редуктор и муфты. Приводная муфта двигателя, редуктор и ось ротора закрываются защитными панелями или звукозащитными панелями. Двигатель устанавливается на регулируемом основании на левой стороне отжимного устройства.

Камера резки

Камера резания в основном предназначена для совместной работы с камерой отжима и комплектуется защитными блокировочными устройствами. Обезвоженный материал, обработанный отжимным устройством DE-350, сохраняется в камере отжима вплоть до прессования.

На роторе смонтированы специальные ножи. При вращении ротор разрезает обрабатываемый материал между ротором и рабочей поверхностью пресса, формируя частички из максимально обезвоженной пластмассы надлежащего размера.

Слив сточных вод

Вода удаляется в течение всего процесса отжима с момента поступления материала в оборудование. Вода из обрабатываемого в барабане материала проходит через перфорированный экран. Вода, проходящая через желоб под перфорированным экраном, собирается в емкости из нержавеющей стали на земле.

Воздухонагнетательная система для транспортировки материала

Обезвоженный и гранулированный материал, прошедший через пресс, собирается и транспортируется воздухонагнетательной системой, устанавливаемой в нижней части отжимного устройства. Переходная труба подключается к воздухонагнетателю и к камере резания, что обеспечивает выгрузку обезвоженного и гранулированного материала в контейнер или другой сборник, который устанавливается позднее.

Система охлаждения для трансмиссии/редуктора

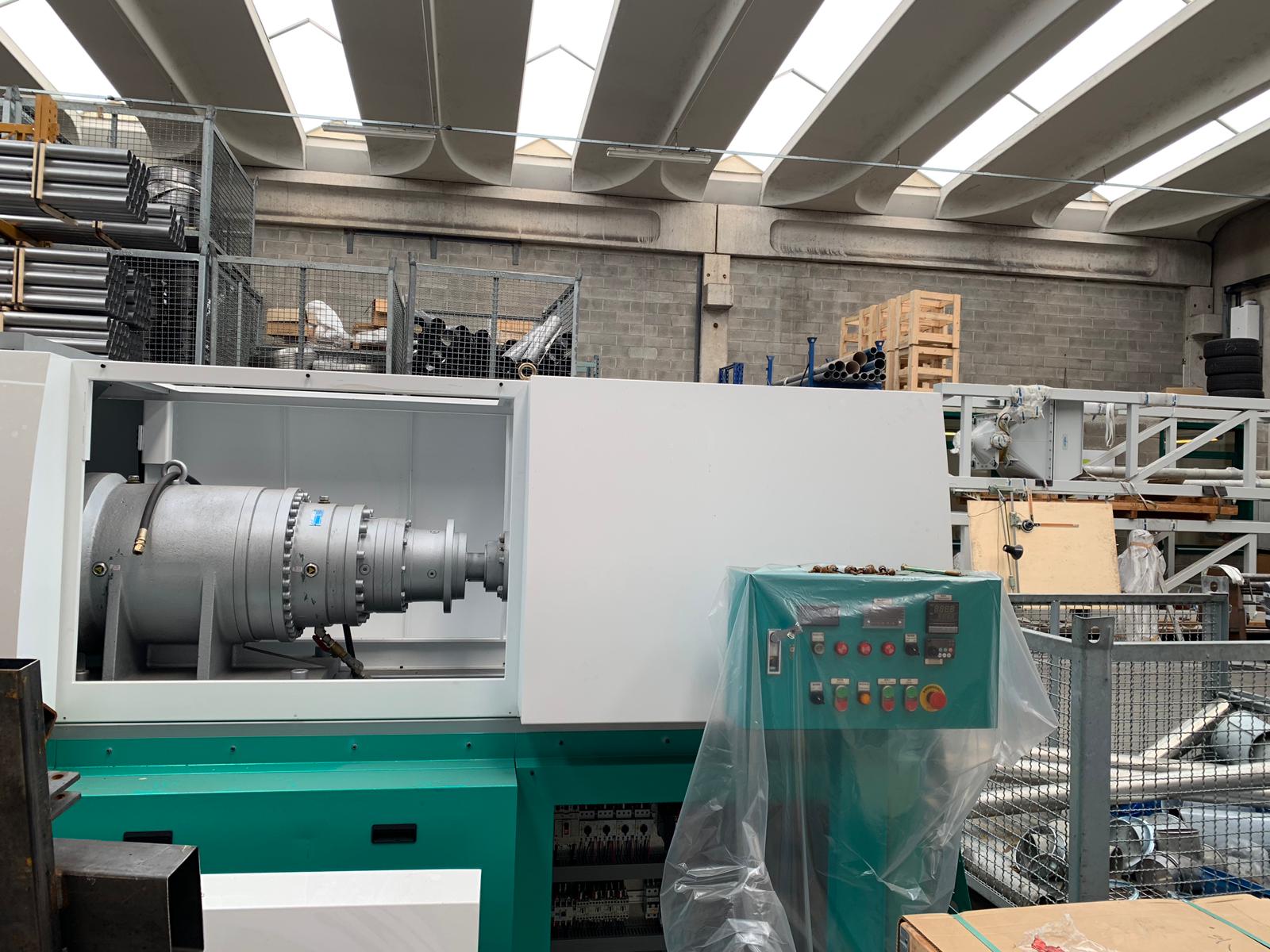

В данном отжимном устройстве DE-350 используется планетарный редуктор, характеризующийся отсутствием потерь вращающего момента по сравнению с клиноременной передачей для барабана. При использовании традиционной клиноременной передачей может быть потеряно до 15 % вращающего момента от двигателя. Однако в описываемом отжимном устройстве эти потери (10~15 %) отсутствуют, что обеспечивает лучшую эффективность выполнения процесса удаления воды.

Для охлаждения редуктора подается охлаждающая вода, для этого используется специальный насос мощностью в одну лошадиную силу в нижней части отжимного устройства; для подвода воды используется труба диаметром в один дюйм.

Основание

Основание должно быть надежно закреплено на полу анкерными болтами.
